如何低成本自制3D打印DIY二次固化箱

相信玩光固化打印的玩家们都遇到过关于二次固化处理的问题。

经常看到各路大佬用脸盆、纸箱、泡沫箱就构建出一个性价比超高的二次固化箱。



我也是由衷钦佩大佬们的思路，让我们这些后来者开阔了视野。

由于大家打印的模型大小不一，比如有手办级模型，微缩模型，甚至是1：1的模型，如果拥有一个固化空间大且尺寸规则的固化箱的话，用起来简直不要太方便。

相信不管是涂装圈里还是光固化打印，大家对安全都很是看中，之前介绍了漆的种类，也着重给大家介绍了涂装工作中的安全问题。

关于DIY固化箱时，同样很重要的一点，也是安全问题——光源。

05nm的紫外线波段（类UVA）会与物体或人产生电磁波的化学效应，反应中有一部分是对人体有害的，会引起蛋白质、核酸等不可逆变性，甚至对视网膜及黄斑区产生影响。

经常看到一些玩家用亚克力做的箱子，罩住一个大功率的紫外线灯就进行二次固化，我觉得这是不可取的。



下面切入正题：



市面上购买成品二固机价格基本在500-1000甚至更高，让本不富裕的涂装家庭雪上加霜。

为了培养自身的动手能力(能省则省)，其实自制一个二固箱非常简单，跟大家分享一下我的二固处理箱的制作所需材料以及思路。



首先是要准备的材料

1.塑料鞋盒*1（塑料）拉门侧最好带磁吸（某宝价格：20元左右）



2.12V电压-405nm波段紫外线灯带*3米（某宝价格：40元左右）

3. 电压12V（伏特）= 电流2-5A（安）- 功率25-60W（瓦）电源适配器（某宝价格：12-16元左右）



4.12V免焊双头LED灯带连接器*N（某宝价格：2.5-N元） +绝缘胶带1卷（1元）

【*A意思是最大输出负载，*A有对应的瓦数，因灯带上的灯珠数量及能耗决定，建议询问商家选择匹配的稳压电源。】

【灯带需注意波段是否为405nm！234最好同一家购买，电路连接请按卖家给的电路图连接！灯带可剪切位置等，购买前建议询问卖家，让卖家送一根黑红色跳线~】

【不要带电操作！】

【不要带电操作！】

【不要带电操作！】

重要的事情说三遍。

5.电池太阳能两用转台*1/*2（某宝价格：12/24元左右）



6.任意大小12V按钮开关，带不带灯都可以，最好有导线，有条件的可以自己焊接。



7.     对应按钮开关直径的钻头/开孔器/宝塔钻头+借来的电钻（拿小刀划/钻也行，模型大佬们的动手能力都是很棒的）

8.     铝箔胶带1/2卷（5元/卷左右）建材店或者某宝都有售，主要用于

1)紫外线箱内反射，均匀固化模型；

2)防止有害紫外线泄露造成光污染，伤害大佬；

3)同时遮住电线，防止长时间照射产生老化。

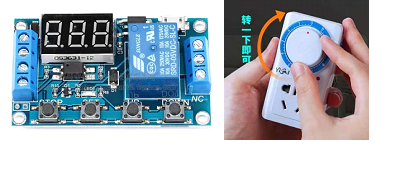

9.   12v延时断开继电器模块/旋钮式定时插座（某宝价格：5元/6元）此部分可有可无，防止忘了时间，模型变得很脆或变形。

大佬们可以根据自己经常打的模型大小，来自己决定固化箱摆放的方式，以及制作前期灯带的位置。

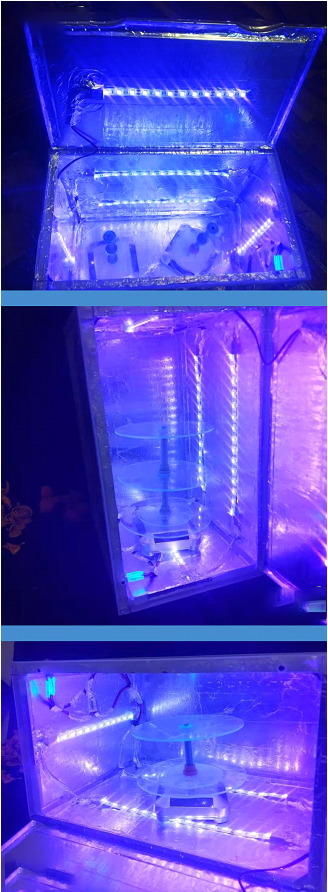

给大家看下我的光固化箱，希望能有所借鉴

最后题外话【关于固化时间及固化方式】

1.根据我现在的室温条件，试出的最优二次固化时间，大约在30秒左右。优点在于待表层固化后外表坚硬，内部等自然光照射穿透后就会慢慢固化，避免了因长时间放置后产生“应力”造成模型变形。

之所以没有采用长时间固化，是因为外表已经开始固化，且还未达到稳定状态，而内部就已经开始固化，并过曝膨胀会让模型变形。其次，此种方法需要等模型表面酒精干透后进行固化。因模型吸收紫外线后会发射出红外及微波，这些波长的电磁被再次吸收，引起分子震动并转动加剧，模型表面的温度就会上升（电磁波的热效应），而酒精挥发时，在带走水分的同时也会带走热量，冷热交替就会对模型表面造成细小的影响。

2.关于水浴固化：把模型放置在透明容器中如：石英试杯、玻璃容器、透明塑料杯，至于容器的折射率及阿贝数（色散系数）太过复杂，大家手头有什么就用什么吧。加满水放入固化箱内，放置于转台上，通过水的折射均匀固化模型，一般此种固化方法我一般都用于较薄较细的件，防止变形。固化时间在10-15分钟左右（取决于模型体积，容器的折射率），因为容器和水会增加紫外线的色散及折射，紫外线对模型固化的效率就低，但照射更为均匀，时间也随之延长。而且酒精和水是可以任意比相溶的，水体远远大于模型表面的酒精，而且放置于水中的模型也处在稳定的温度中。

这两种方法及时间都是小编个人经验，前者不怕件大，后者件的大小受到局限，且部分理论不具备实验室条件进行验证，是否科学可取，有待验证。大家仁者见仁智者见智吧~

希望大佬们多多讨论研究自己在模型打印制作、模型涂装中遇到的问题，让我们小白也能尽早预见将来道路上会遇到的问题，少走些弯路。
