FDM3D打印总遇到这些问题？看这里，统统解决！

标签： fdm3d打印 fdm打印问题

发布时间：2021-09-01

3D打印爱好者们常常会在使用FDM打印机时遇到一些问题，今天咱们就来盘点盘点、分析原因和提供解决办法。

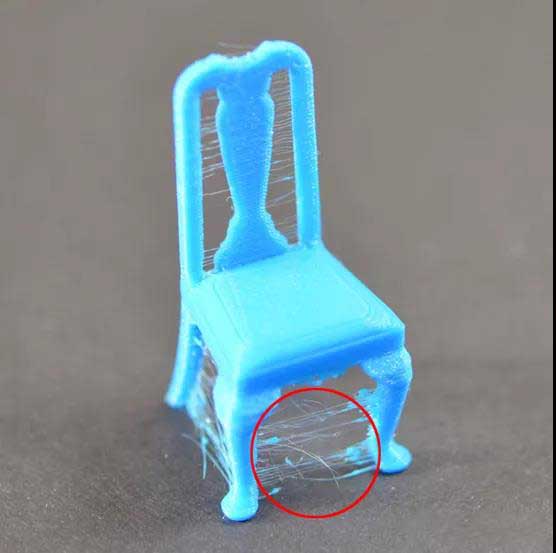

1、模型拉丝

当喷头空走时，中间路径是不需要挤出耗材的。但是由于空走前的耗材仍未凝固，因此会导致拉出丝线。尤其在一些空走较多的模型，会出现拉丝的情况。

在切片时，有“回抽设置”功能，即当喷头空走前，会把材料回抽，空走将结束时再重新挤出，恢复正常送料。这过程中回抽的耗材量即设置功能中的回抽量。当出现拉丝时，要根据自己机器拉丝情况、打印模型空走情况、喷头温度及冷却风扇风量设置合适的回抽量。

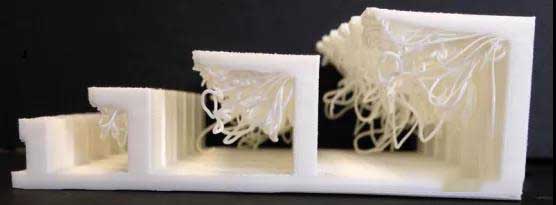

2、模型垂丝／坠落

在大角度的打印中，如果没有支撑，那么悬垂突出的底面在打印时因为重力影响，耗材没法及时冷却就会下垂甚至于坠落。

在【关于建模在3D打印应用上的几个小技巧】当期我们有提及到悬垂突出角度较大时，可以在建模中设计相应支撑。也可以通过切片添加支撑可以解决垂丝的问题，相较而言建模中可以设计更加有力的、接触少的支持。或者调整模型方向，使悬垂突出部分与平台角度夹角大于60度则不需要支撑也可完成打印。

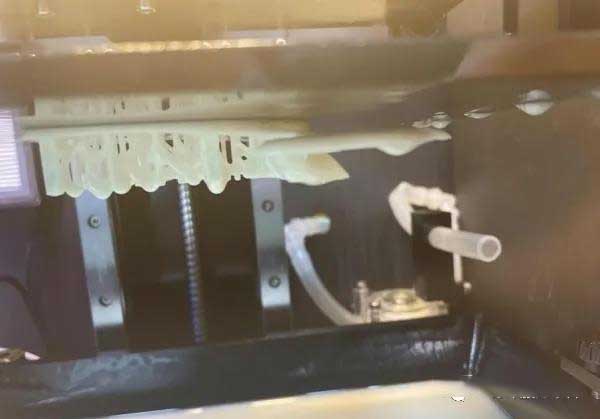

3、模型脱离平台

这类问题主要是模型和平台粘黏不够紧合，其造成因素有①打印平台未调平好。或②打印平台表面有颗粒物、油脂等。可以通过清洁平台，重新调平，略减少平台与喷嘴的距离来解决，在难以调平时可通过使用底垫来弥补误差。

还有其他可能则是①当打印与平台接触面积大的模型时，由于填充过多，材料有热胀冷缩性（PLA的收缩率为0．2），很容易发生翘曲，进而脱离打印平台。②模型太高且底面积小，喷头可能会在打印高处时运动带倒模型。

对于以上现象可以通过以下工作解决：①当打印底面积较大的模型时，可在平台上涂上胶水帮助粘黏，根据材料的不同将平台温度调至设备推荐温度。②当打印底面积较小的模型时，在切片时增加延边，扩大接触面积。

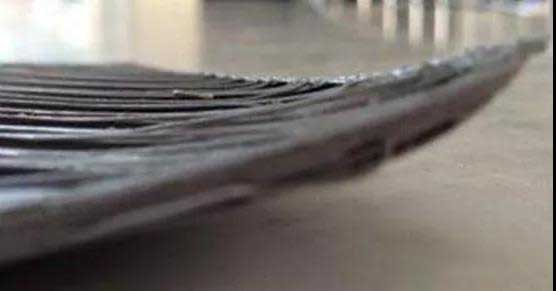

4、模型底部翘边

其主要问题是模型与平台粘黏不够紧合，①调平时喷头和平台距离较大，耗材未被挤压粘合在平台上；②喷头和热床温度不足，耗材挤出时过早表面过早冷却丧失黏性；③底面积接触大，材料收缩。

对于这个问题应当先检查调平，根据耗材材料选择对应的温度。对于底面积较大的模型，同样可以选择使用胶水以及减少底面的填充率。

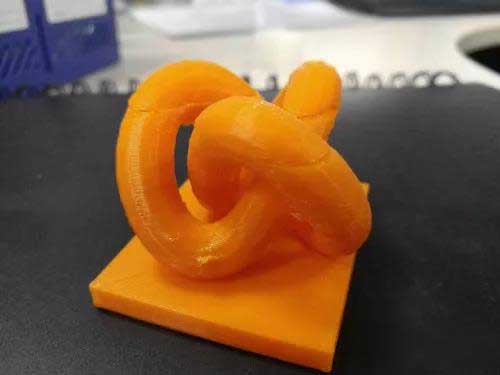

5、模型开裂断层

此类现象主要是由于层与层之间结合不牢固导致的，造成的原因有这几种：①层高设置太高，材料的粘合是需要进行挤压的，假如层高过高就会导致未挤压或者挤压量不足，粘合不紧。②加热温度不足，耗材过早冷却，PLA和ABS等耗材都是在液态时才具有粘黏性，当温度不足或者冷却过快，喷头挤出的耗材表面就会凝固导致无法粘合。

对于以上问题便可以针对性地①减少层高，推荐设置至少为喷头直径的一半以下；②适当提高喷头温度。我们在往期中有提及受力方向和打印方向的关系，这也是这个问题下面需要注意的。

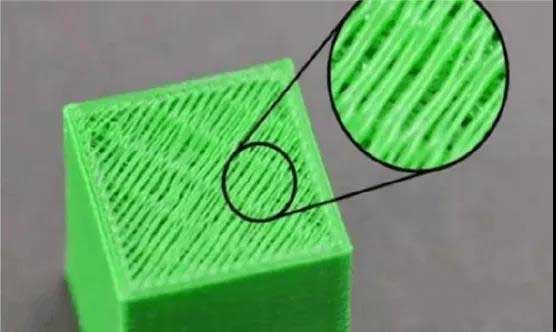

6、模型顶层不封闭
