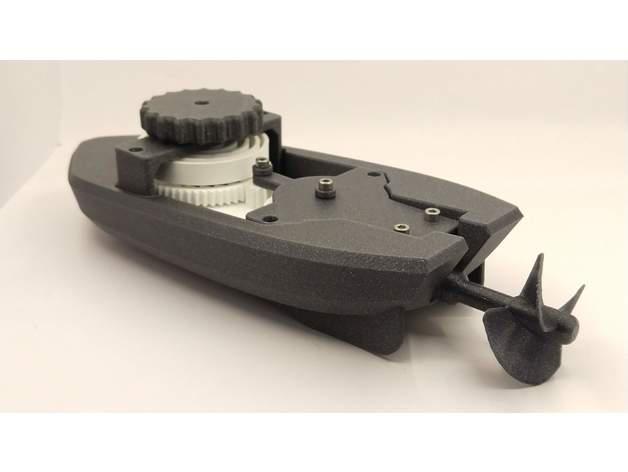

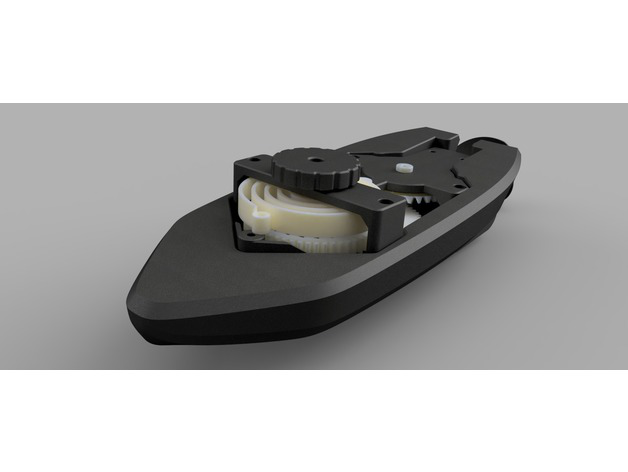

我想向你介绍我的第五版上发条船。

在第四版之后，我得到了很多关于脸书的反馈，我已经尽可能地实现了。

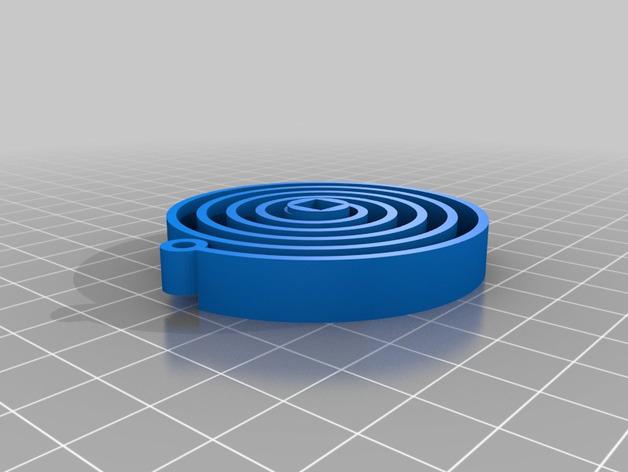

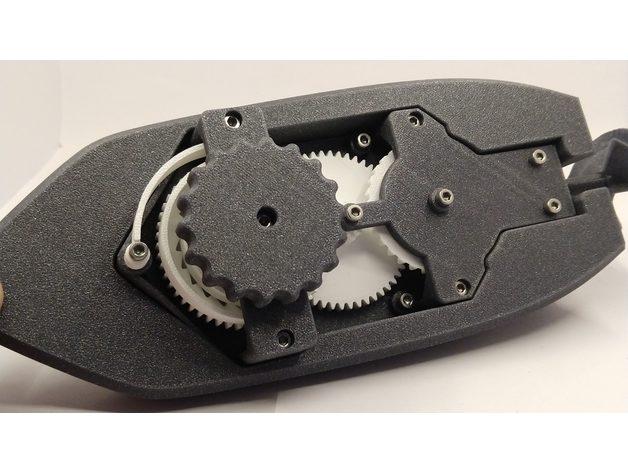

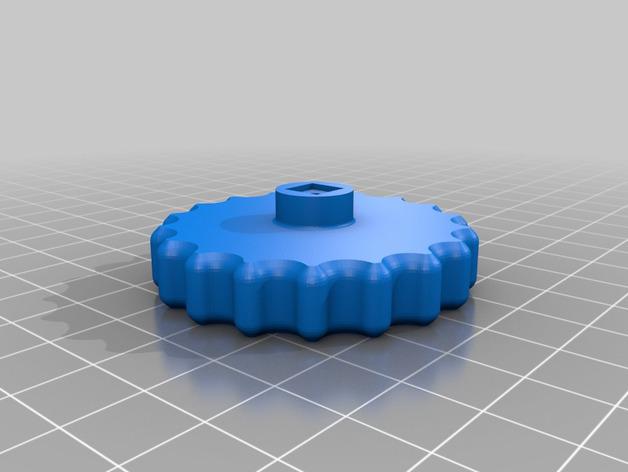

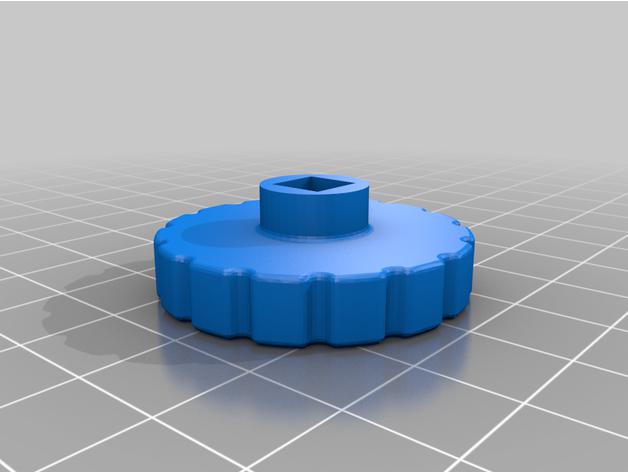

如你所见，有一个更大的发条盒。即使手湿了，船现在也能轻松上紧。按钮也变得稍微厚一点，以提供更多的抓地力。

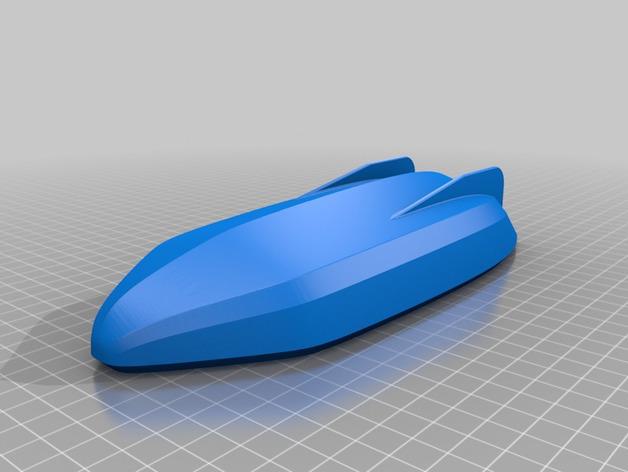

所有部件的锋利边缘都是圆形的。我还把螺丝固定在头朝上的位置。顶部不再有锋利的螺纹。

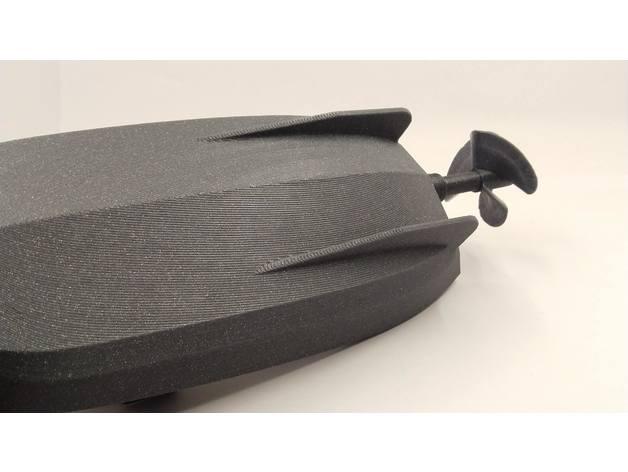

接下来，我添加了一个刚性方向舵，这意味着船不再向右漂移了。这很有效。比预期的好。

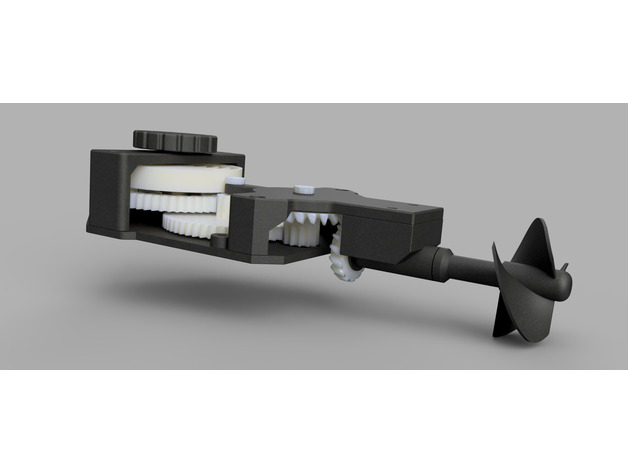

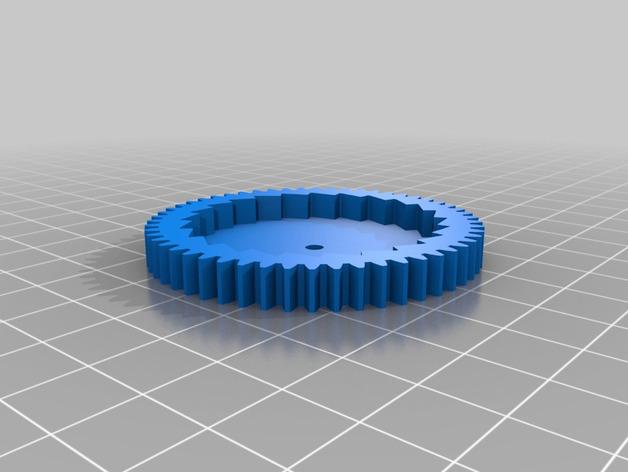

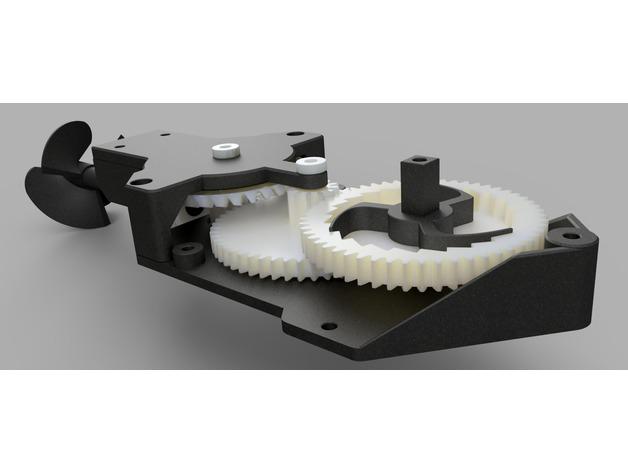

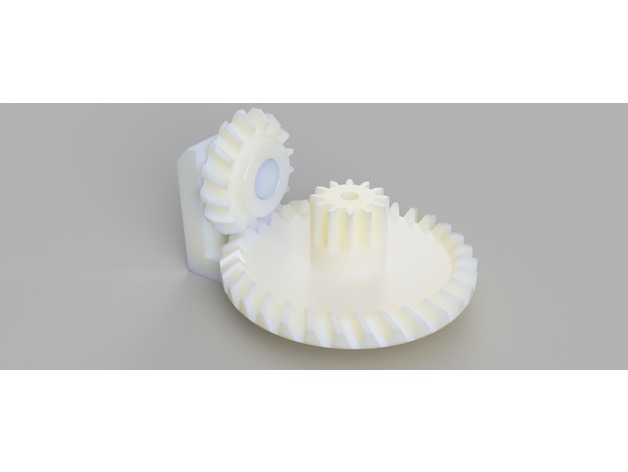

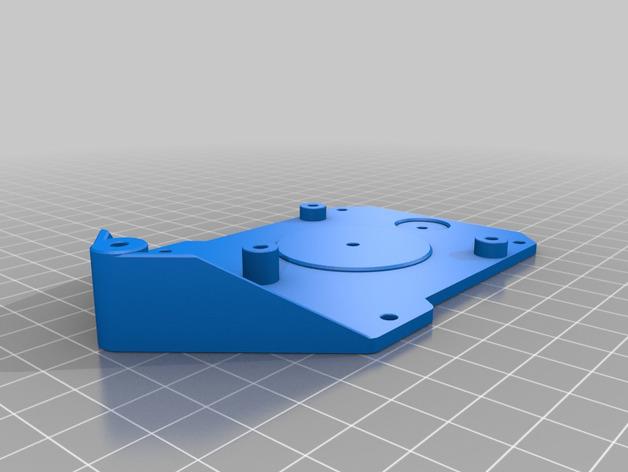

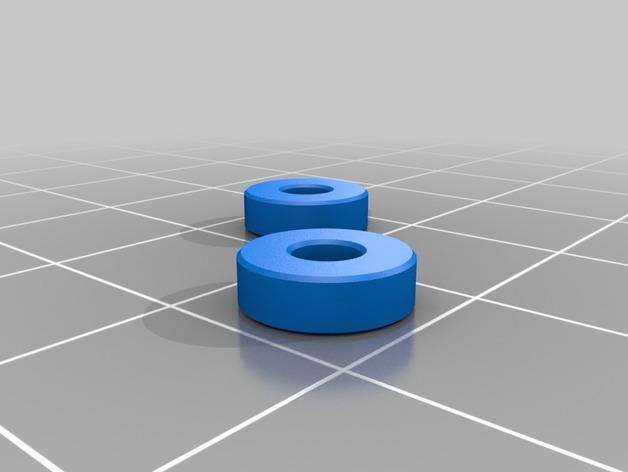

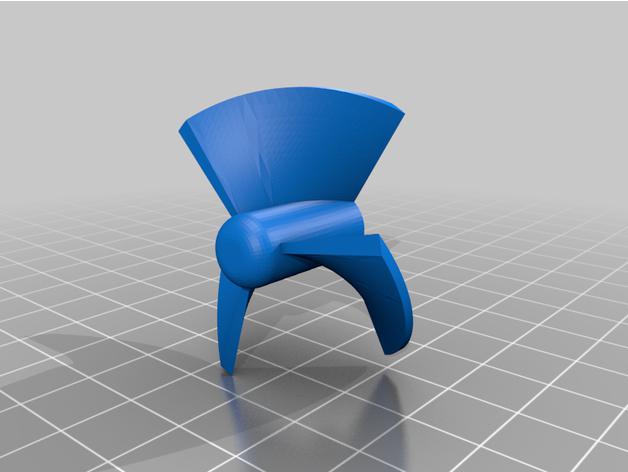

最大的变化是传输。所有的齿轮都重新设计了。对于后面的方向改变，我使用了螺旋锥齿轮，它产生的摩擦少得可笑。它的设计方式是，轴向力流向后部，产生的摩擦力几乎被螺旋桨的背压抵消。这在水里绝对很棒！齿轮现在都有一个反向轴承。所以现在防止了倾斜和相关的摩擦。所以整个传动系统效率更高，在直线方向上跑得更快更长，拉起时不会发疯。双赢的建设。:)

在版本5中，您只需要4种不同的螺钉尺寸。
2x M3x10(可选用于将变速箱连接到主体)
4x M3x20
5x M3x30
1x M3x40

你还需要
4x M3尼龙坚果
6x M3普通螺母或尼龙螺母

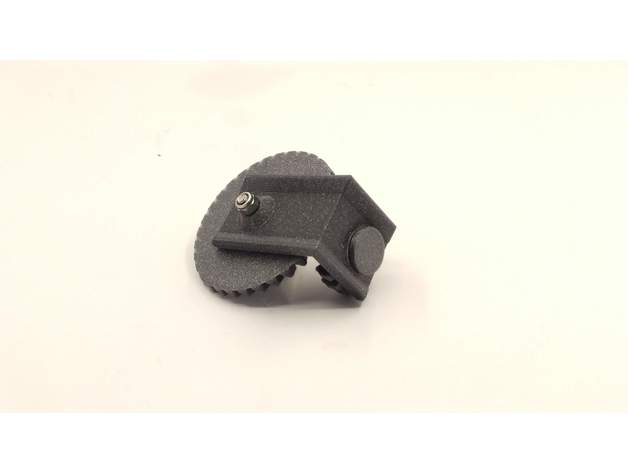

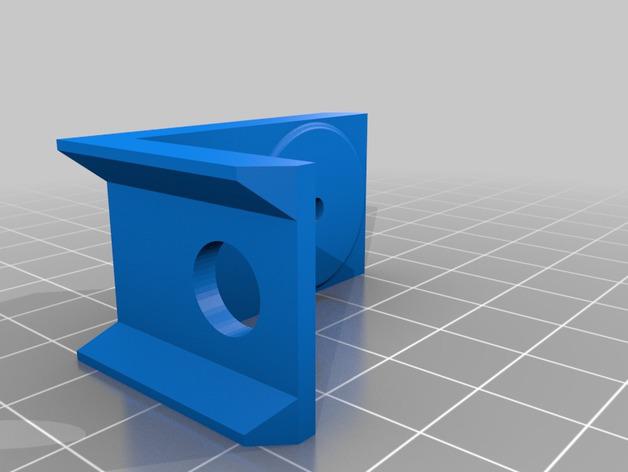

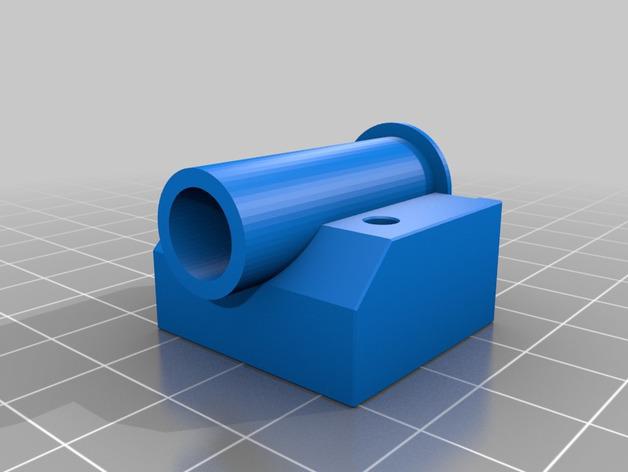

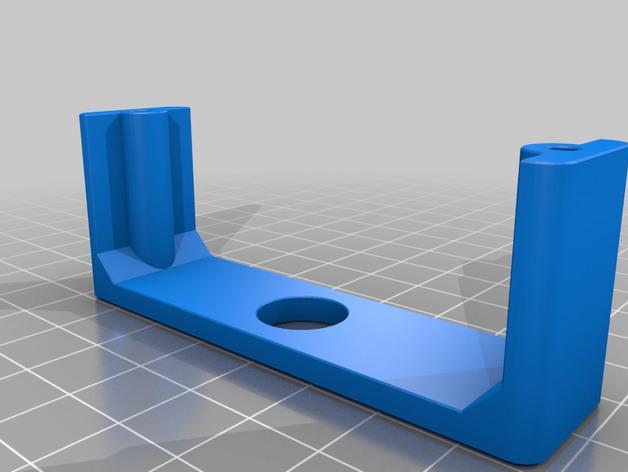

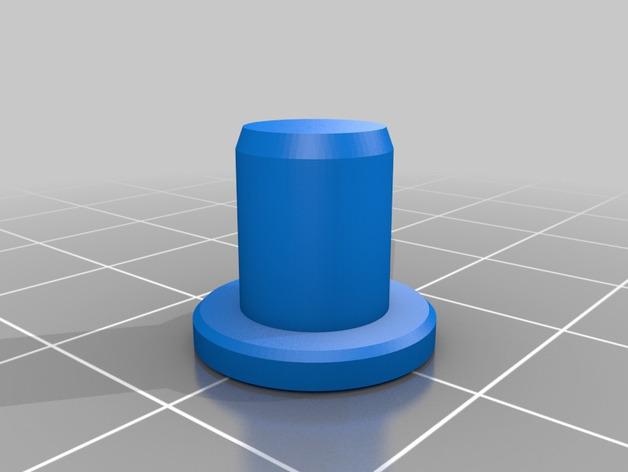

为了测试，如果你的打印设置是正确的，我构建了一个小的功能基准。你必须打印最重要的齿轮-锥齿轮-和一个带销的小支架。测试它并测试它的功能。调整你的第一层和挤压乘数，使两个齿轮容易啮合，然后用相同的设置打印模型的其余部分。这两个齿轮运转良好是绝对重要的。所以从基准开始。当它工作良好时，你可以用这个齿轮来做你的船。

并且请用PLA打印一切，否则螺旋不够硬，齿轮产生的摩擦力太大。我用一把3H7小铰刀在齿轮上钻孔。也可以使用螺旋钻。无论如何都要做，这样就不会有任何东西卡住。

我要感谢杨森86为Thingiverse上的OPEN SCAD提供了齿轮库。整艘船都是我用Fusion 360设计的，但这样的螺旋锥齿轮箱完全是另外一回事。比我想象的更难设计。没有让桑的图书馆，这是不可能的。再次感谢。

快乐印刷！

https://www.youtube.com/watch?v=3UjEpt3KLiE

说明:(德语)
https://youtu.be/ygzd07_NlA8

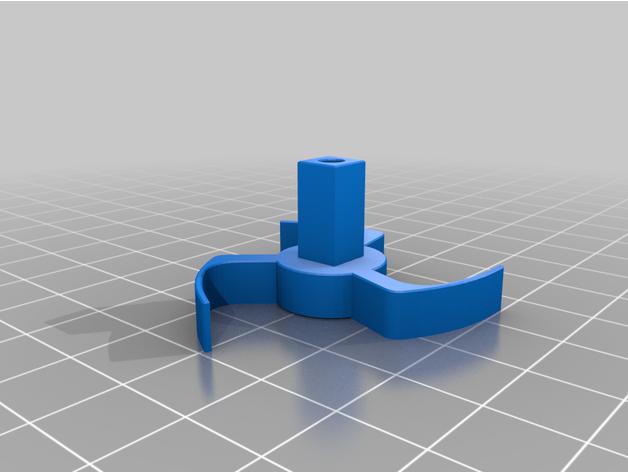

按照要求，我上传了一个更硬版本的“米特纳”和“奥夫齐埃”。正方形现在长了1毫米，应该能传递更多一点的扭矩。


我添加了文件“easySchraube”以便于打印。但是效率可能会降低！
