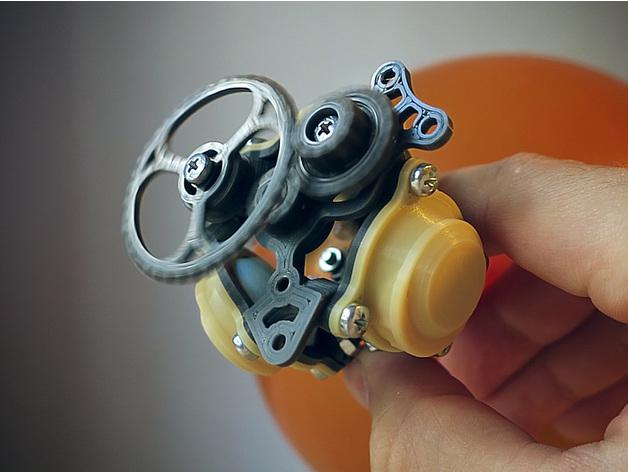

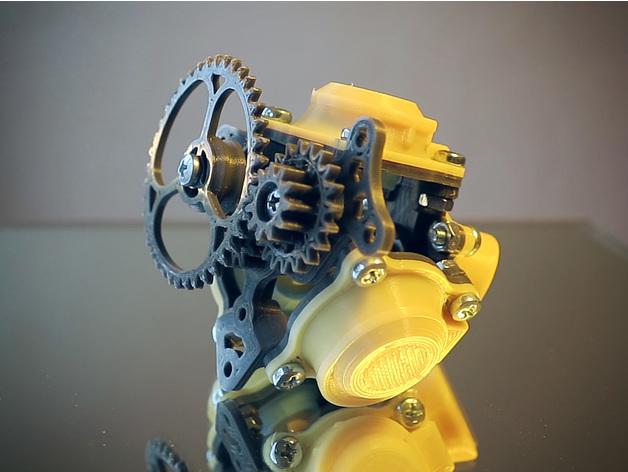

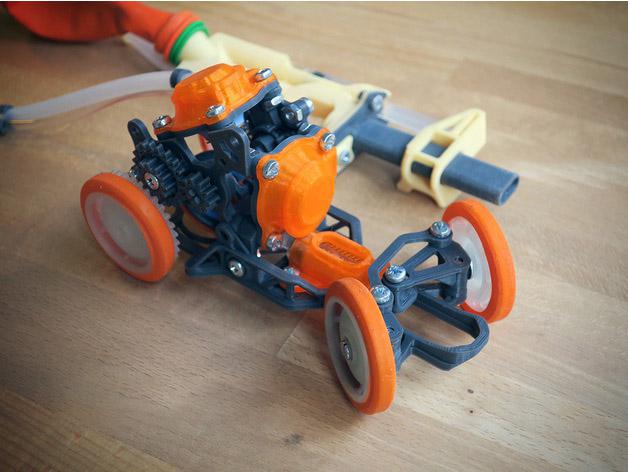

气球动力径向发动机

3D模型简介下载收藏预览

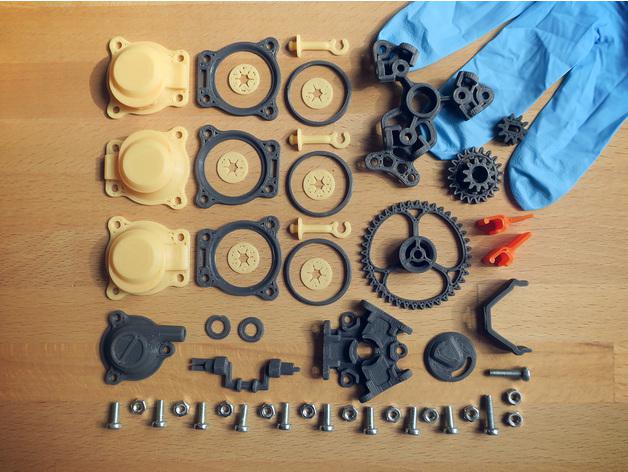

需要额外零件:

M3x8螺栓(x15)
M3螺母(x15)
丁腈手套(M尺寸手套的拇指效果最好)
或者硅(更差)或聚酯(未经测试)
可选零件:

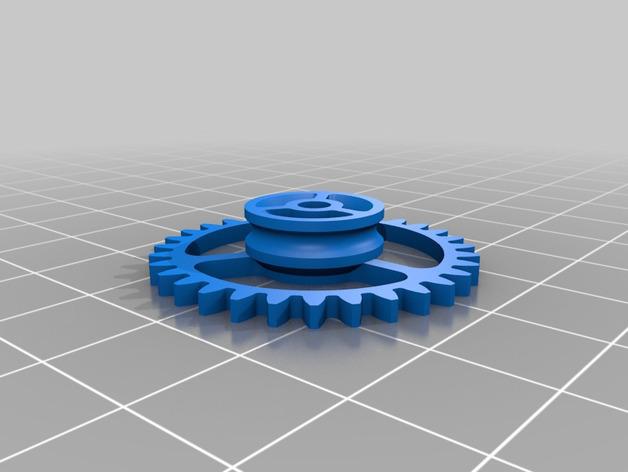

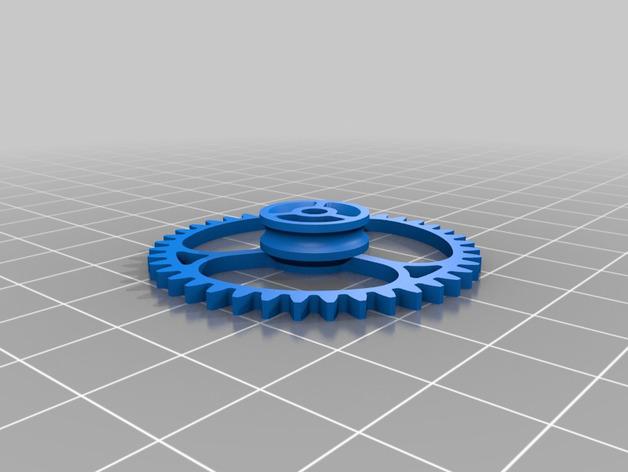

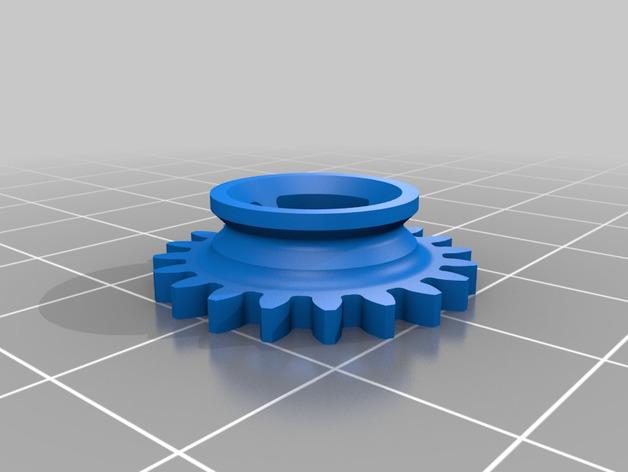

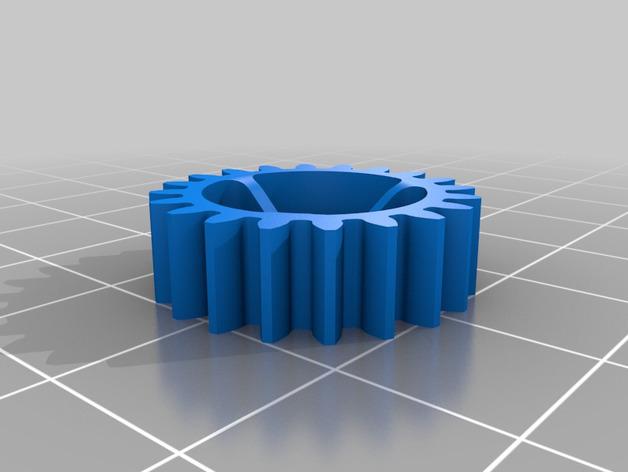

M3x12或更长的螺栓(2x)(用于齿轮)
M3螺母(x2)(用于齿轮)
6x4mm毫米硅管(可在水族商店找到)

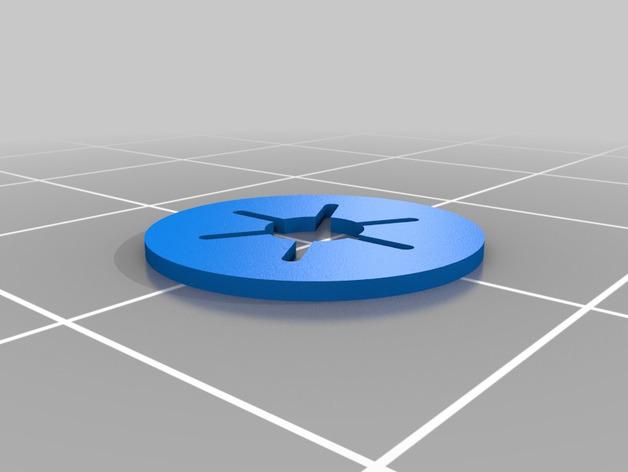

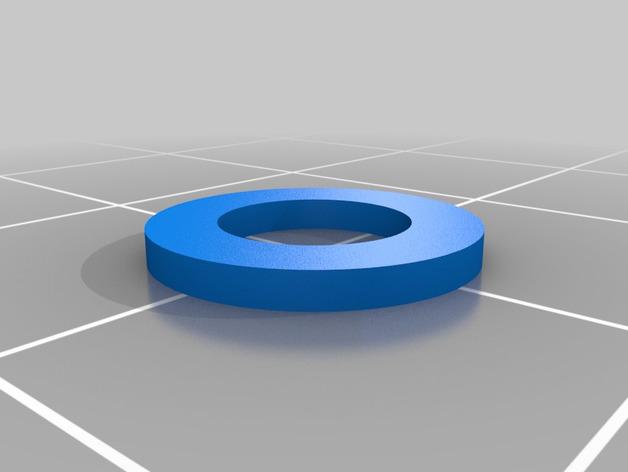

M5x10mm垫圈(x2)(代替印刷垫圈)
105ZZ轴承(x2)(注意性能没有差异)
印刷良好，0.6喷嘴，0.2层高。有些零件(气缸盖和气门盖)需要支撑。印刷后，从圆筒环零件上切掉边缘。

名称中带有“X_”的零件是可选的。

组装:

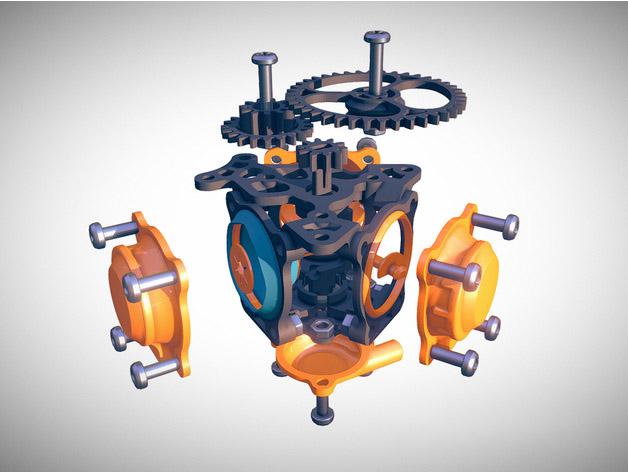

使用3d图表作为指南:https://skfb.ly/6LQBR

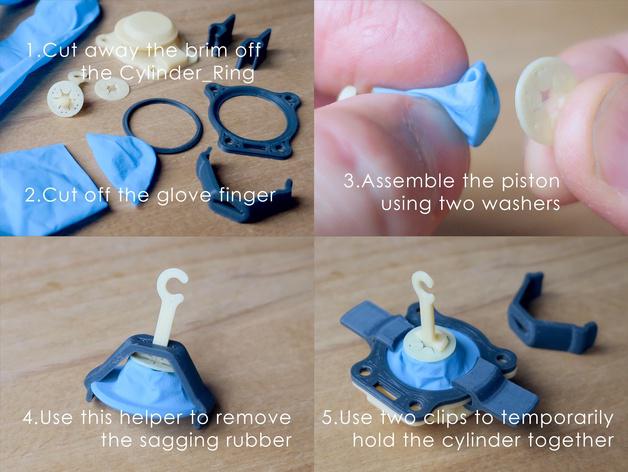

切掉手套指尖(M尺寸手套的拇指效果很好)

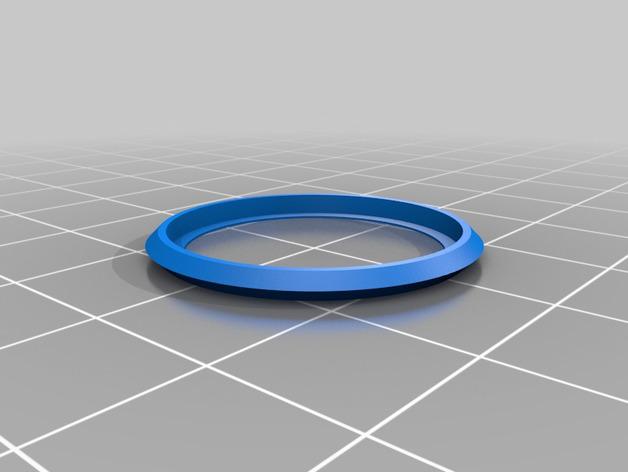

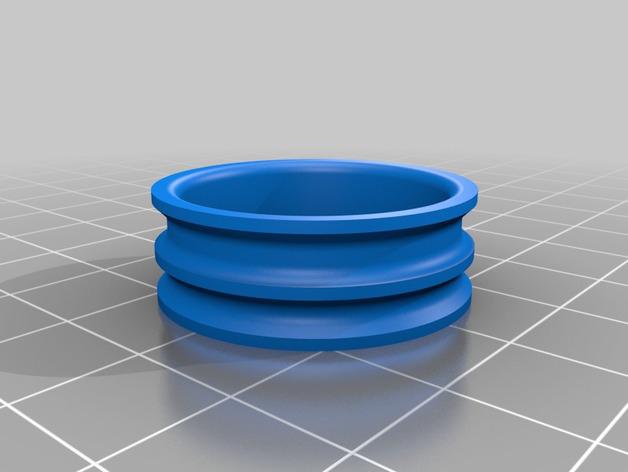

把它拉到一个圆柱环上(用辅助手指留下足够的高度)

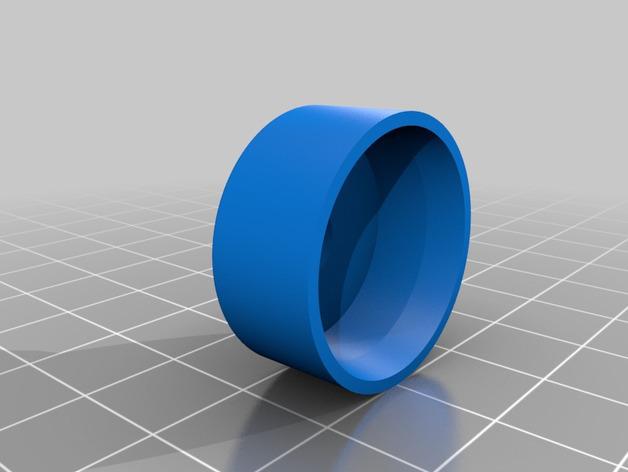

用两个垫圈将活塞连接到其上

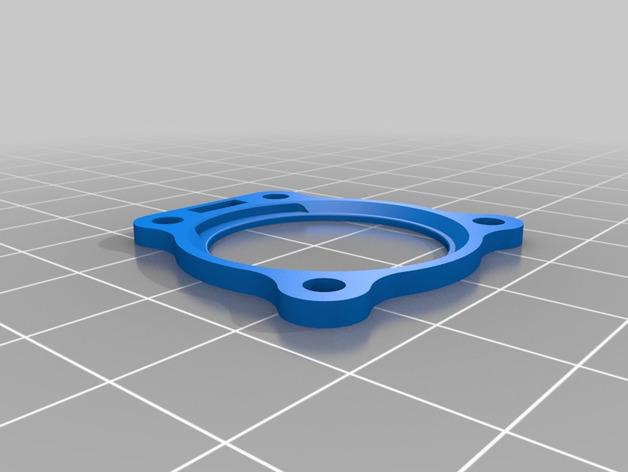

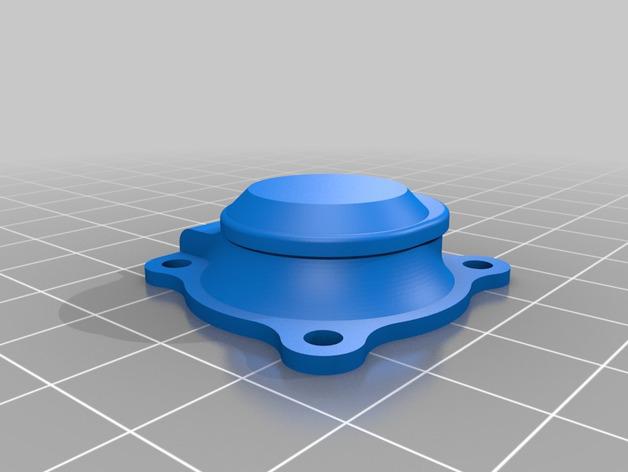

将气缸环夹在气缸板和气缸盖之间

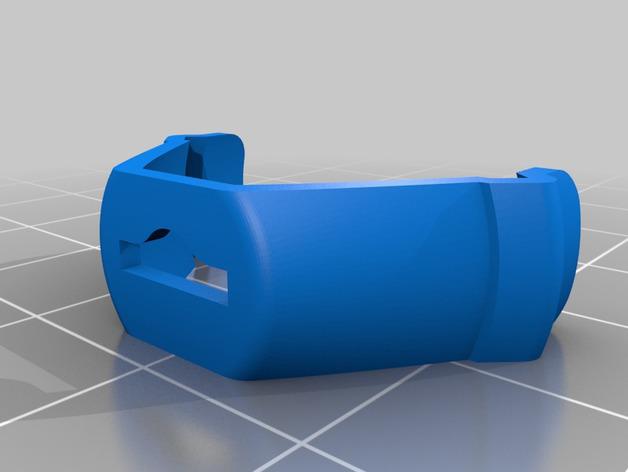

用辅助夹具夹住它们，这样它们就不会立刻散开
用螺栓将它们连接在一起
对其他2个气缸重复上述步骤

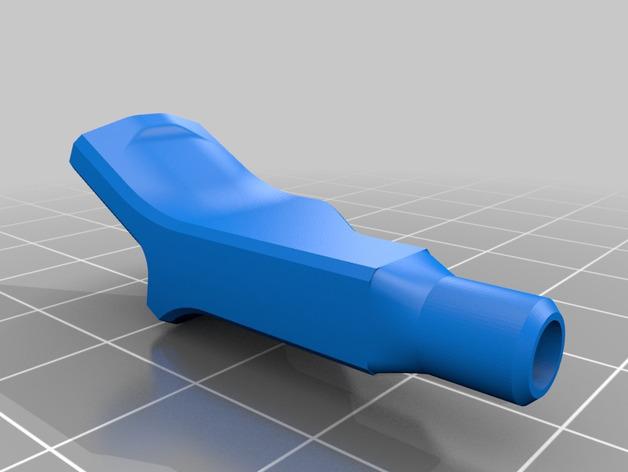

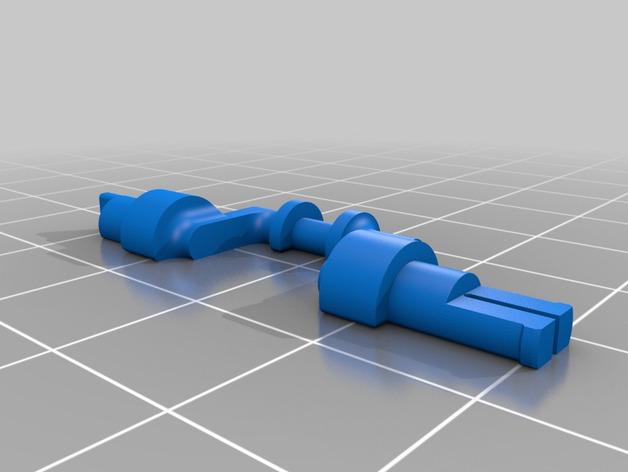

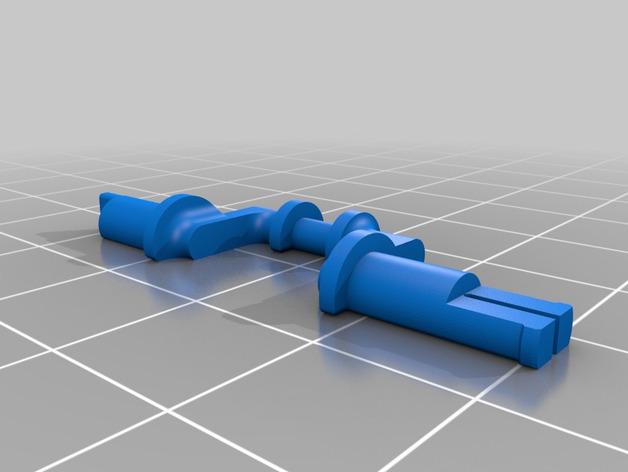

插入带2个垫圈的曲柄

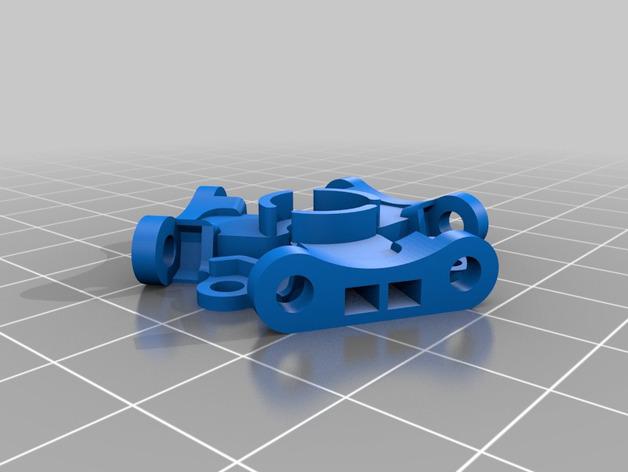

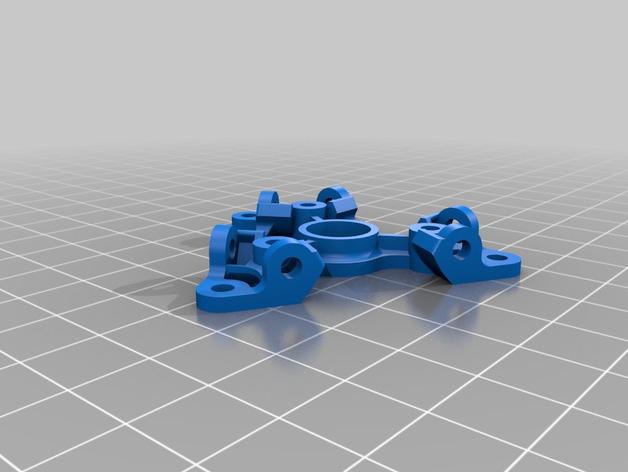

用框架底部将其固定到位
用螺栓把所有零件连接在一起
将阀门_内部安装到位

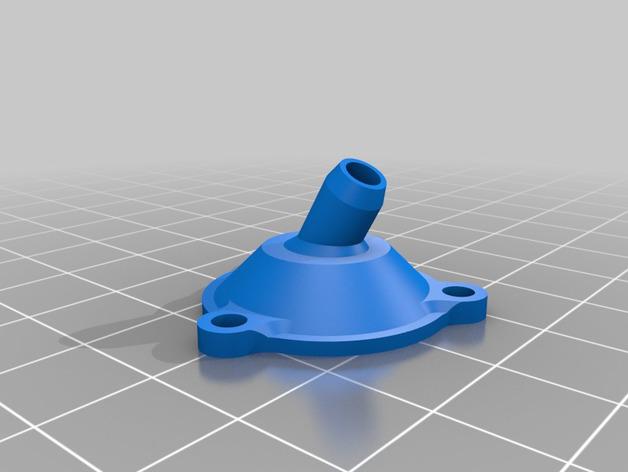

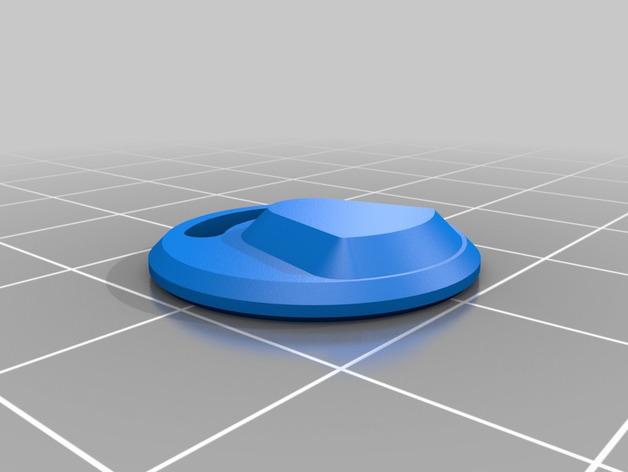

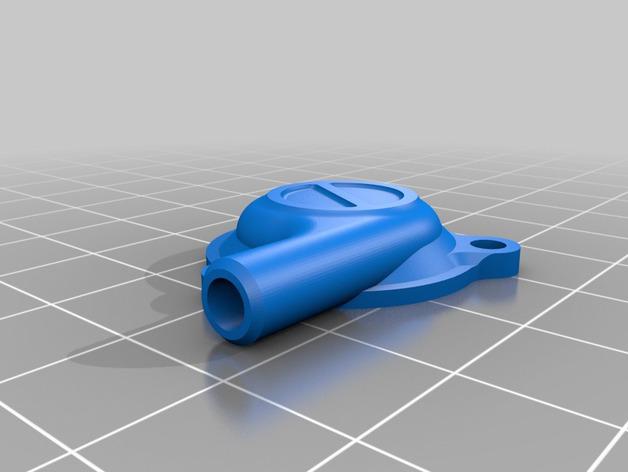

用螺栓将阀盖固定到位
发动机应该在运转！
故障排除:

用手自由旋转，但工作时很吃力——内阀可能对框架有太大的摩擦(打磨阀和框架可能会有一段时间的帮助)。
堵塞在某个圆筒上——这只手套的手指可能需要稍微松弛一些。
不是用手自由转动的——齿轮栓在框架上太紧了(应该有一点间隙)，有些齿轮齿印得不太好，或者整个齿轮印着“大象的脚”，用另一个齿轮跑得太紧了。
