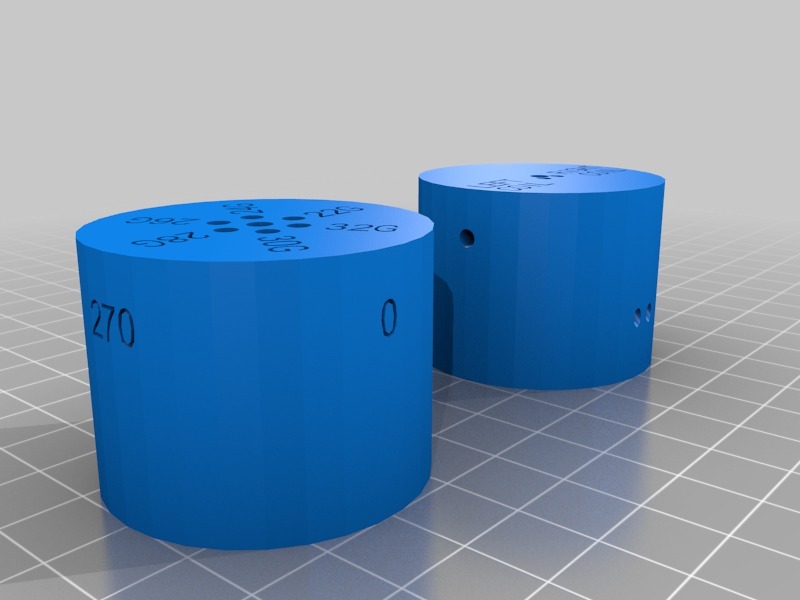

这是一个线圈夹具的设计改进。您可以使用此夹具轻松地创建康泰尔或镍丝线圈。插入孔中的用于在一个气缸的导线瓜哥大小中的一个M3机器螺钉。插入中心光滑棒，并与上述另一筒埋头螺钉固定。插入线直通旁边杆洞开。持线的端部（即出来的气缸）用拇指，并围绕中心光滑杆转动一次它以启动线圈。插入突出中心光滑杆直通第二气缸中的中心轴向孔，并开始转动它，使一个线圈。本机的螺杆将保持导线的地方同时转动，这样你将成为一个好线圈容易。的角度上标明的情况下，你是盘绕硬钢丝气缸。 （0deg，90度，180度，270度）。如果你开始在0deg参考标记，这将是你在引用或0deg参考180deg标记来结束你的线圈。扭比硬钢丝的情况下，终点越90度。机器螺钉的螺钉孔没有螺纹，所以它们可能需要一些力来获得的螺钉在第一时间。它们被配置成使得所述机器螺钉将所述线圈压到中心杆所选瓜哥导线孔。我添加了左手（顺时针）线圈的左侧孔从先前设计的增强。我还增加了金属线孔为更好的印刷品。注：我还没有打印并测试这个设计出来。欢迎您来尝试，让我知道是否需要任何修复。
