电磁铁

3D模型简介下载收藏预览

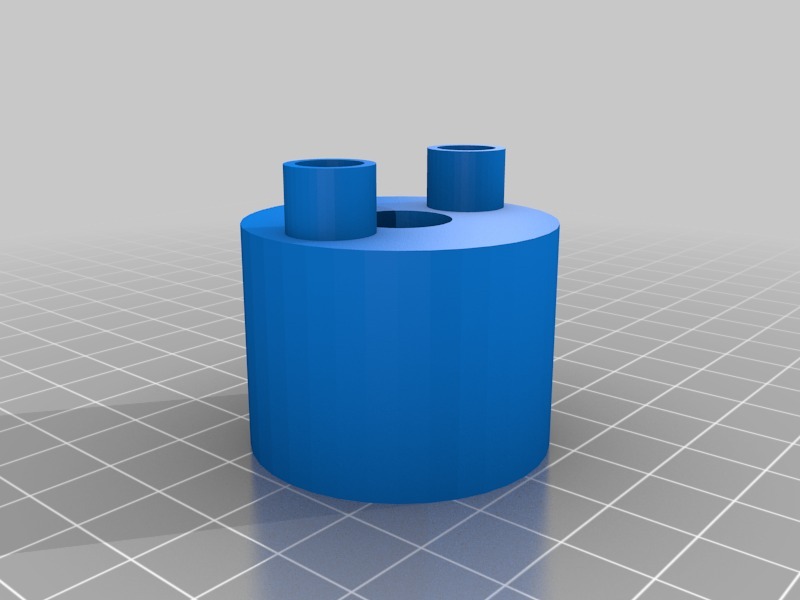

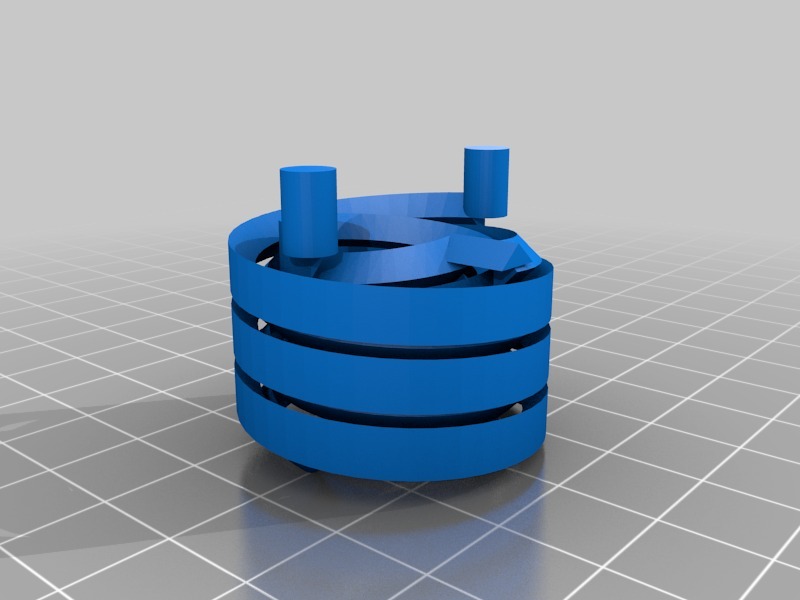

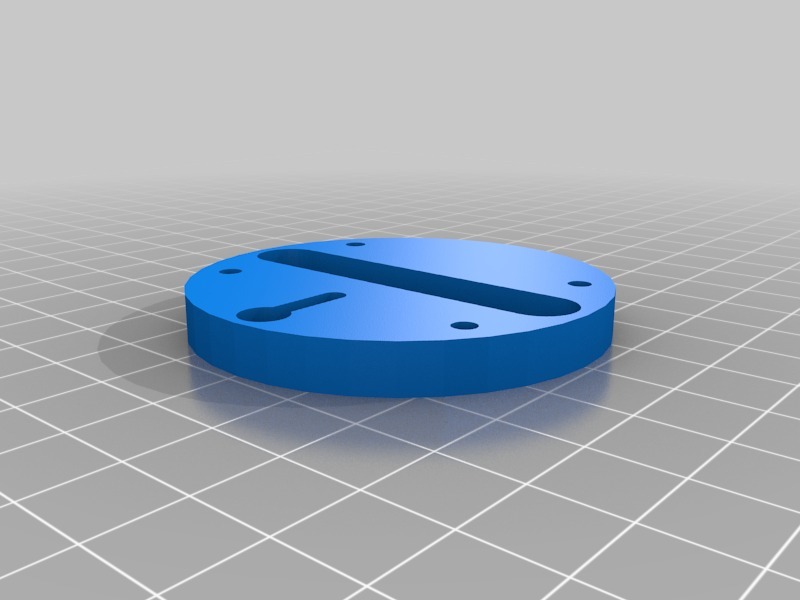

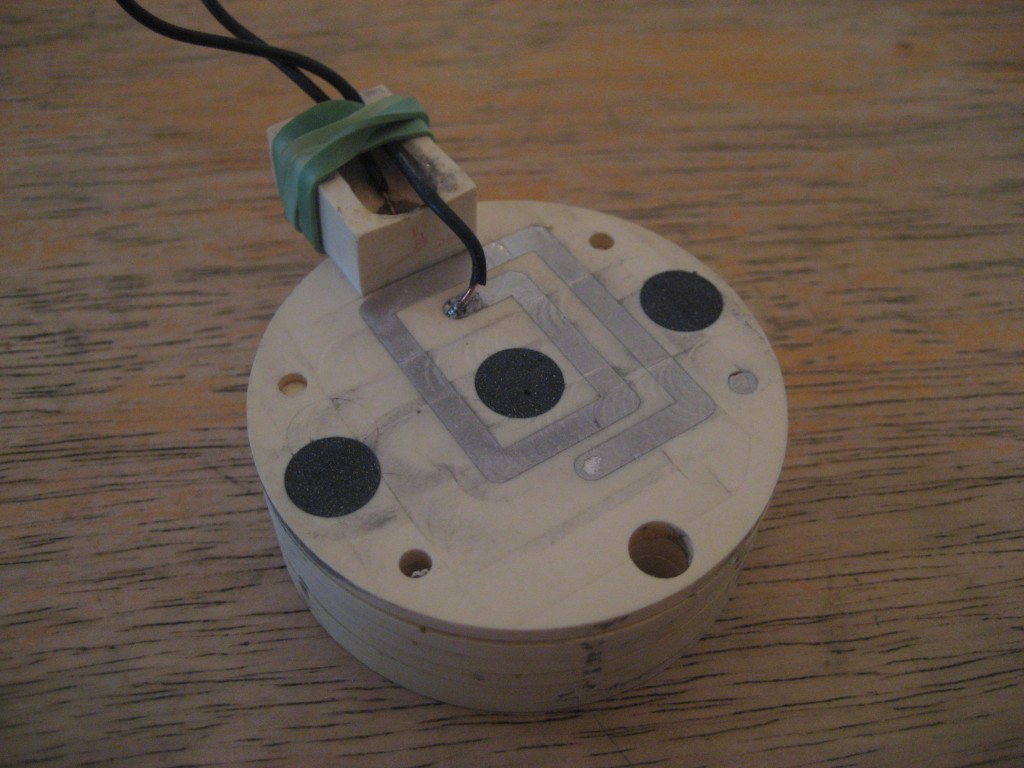

这是一个打印/浇注料电磁铁的尝试。该线圈是由塑料铸件和低熔体合金。在组件中有一个基盘和四个线圈盘。每个线圈盘有1.5个匝，所以总共有6个线圈在圈内。磁芯由与环氧树脂混合的铁粉制成。这种电磁铁工作得不好。与目前的几十安培勉强可以移动一个回形针。性能差可能主要是由于磁芯的低磁导率。这是可能的，与一个坚实的铁/钢芯的相同的设备将工作得更好。也许你可以改进设计，或至少避免犯同样的错误，我们做了。施工技术也可能有一定的兴趣。我们使用的塑料铸件，但磁盘可能会被打印或激光切割。多个磁盘的使用避免了3D打印机常见的过剩的问题，但它不利用打印机的优势，如打印一部分复杂的内部几何形状的能力。一个实验性的固体也上传与内部空腔形成的线圈。线圈块约3cm高，包含11.5圈。内部的设计中尽量减少悬浮
